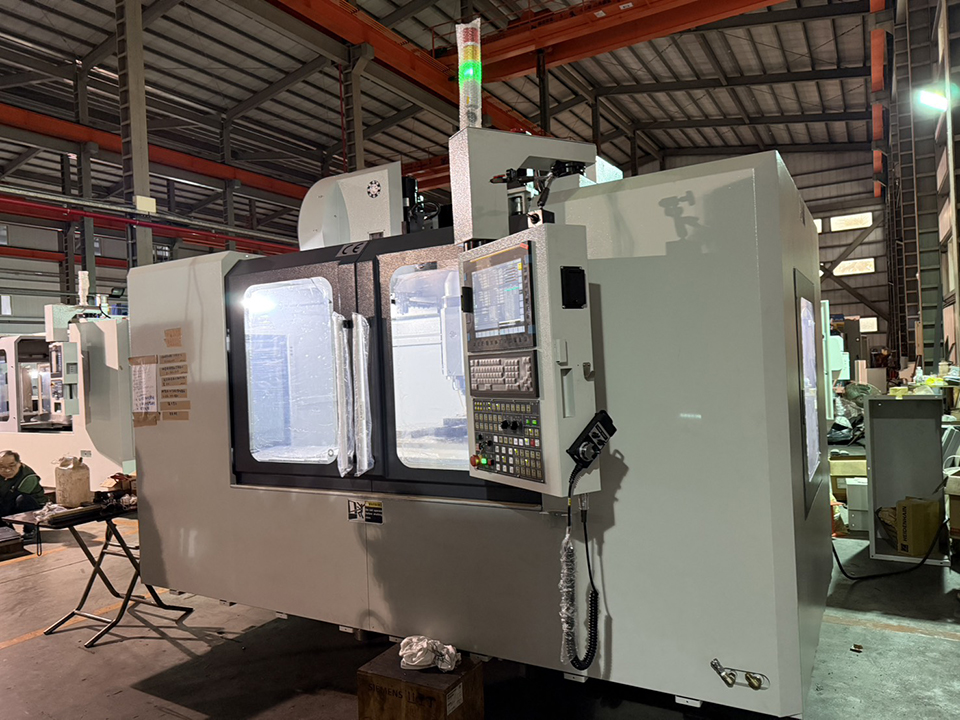

MCV-M11-5X

產品編號: MCV-M11-5X

線軌系列

模具與精密零件加工利器,適合銑削、鑽孔、剛性攻牙等精密加工。適合鋁、鎂、碳纖維合金加工

超高強度的立柱與底座為箱型結構,配合立柱與底座的加大接觸面,展現然以抗衡的機械剛性

主軸頭本體也為箱型結構,配合合理的內部肋骨強化,將主軸頭剛性提昇至最佳境界

全密閉式鈑金護罩加上優異的底座設計,無切削液電漏問題,且除屑更簡單。″吃少、跑快″微量加工、精密加工、跑快來補他方的效率





項目/機型           UNITMCV-M11-5X
行程    行程:X/Y/Z軸            mm1100/600/830
主軸鼻端至工作台面            mm20-850
主軸中心至立柱軌道面            mm676
X/Y/Z軸軌道跨距            mm380 / 720 / 440
定位重覆精度            mm±0.005
循圓精度            mm≧0.01
主軸     主軸端椎度
B:±110°
主軸傳動方式
 Buit-in
主軸轉速            rpm12000(op.15000)
控制器     CNC控制器
As customer’s choice
主軸馬達            kw11/15
X/Y/Z軸馬達            kw3.0/3.0/4.5
工作台    工作台面積            mm1300 x 600
T型槽            mm18 x 5 x 125
工作台負重            kg600
進給   X/Y/Z軸快速給進            m/min36/36/30
鋼珠螺桿 外徑/ picth            mmφ45 x φ45 x φ45 / 12(op.16)
XYZ線軌尺寸            mmM45 / 45 / 45
切削給進            m/min1-12
最小設定移動單位            mm0.001
刀庫    最大刀具直徑 (不相鄰刀)            mmφ 77.5 / 150
最大刀具重量BT-40(BT-50)            kg7
最大刀具長度 (刀臂式/斗笠式)             mm300/250
刀具選定方式
Automatic random (Arm type)
刀庫容量 (刀臂式/斗笠式)
Arm 24-30
刀把拉栓            degree45°
換刀時間 (刀臂式/斗笠式)            sec2.5 – 3.4
馬達  主軸油溫冷卻機-油容量            l18
自動軌道潤滑系統-油容量            l2
熱交換機-馬力            watt80
切削液油箱-容量            l250
空壓源            kg/cm26
電力需求            kva35

重量

尺寸

機械淨重/毛重            kg7500/8500
機械包裝尺寸(長x寬x高)            m3.4 x 2.3 x 2.6
機械佔地面積(長x寬x高)          m3.0 x 2.9 x 3.0


      標

      準

      配

    備
  • 三軸直結式傳動XYZ

  • 三軸電子手輪

  • 全罩式板金、懸吊式操作箱

  • 皮帶式主軸10,000RPM

  • 主軸吹氣

  • 主軸冷卻機

  • 主軸頭罩吸音棉

  • 自動潤滑系統

  • 冷卻系統

  • 配重裝置

  • 風槍與水槍

  • 沖水噴嘴

  • 三色警示燈、工作燈

  • RS-232介面十米傳輸線

  • 電氣箱熱交換器

  • M30自動斷電系統

  • 水平墊塊與水平螺栓

  • 工具箱與調整工具

  • 操作手冊與零件表

  • 剛性攻牙

      選

      購

      配

      件

  • 主軸環噴

  • 主軸中心出水系統(簡易式)

  • 主軸中心出水獨立寒過濾水箱

  • 主軸馬力加大

  • 主軸端椎度BT-30

  • 直結式主軸 (H)

  • 12,000/15,000/24,000 RPM HSK

  • 16/20刀斗笠式刀臂

  • 24/30刀臂式刀臂

  • 鏈條式切屑輸送機

  • 刮板式切屑輸送機

  • 螺旋式排屑機

  • 油水分離機

  • 變壓器

  • 穩壓器

  • 外銷裝箱

  • 三軸滾柱軌道
